# \[IT's Study 2주차] LiDAR 센서의 원리, 데이터 구조

#### LiDAR 센서의 원리 및 데이터 구조(Point Cloud)

**1. LiDAR 센서의 원리**

LiDAR(Light Detection and Ranging)는 레이저 펄스를 발사하여 반사되는 시간을 측정하고, 이를 바탕으로 대상까지의 거리를 계산하는 기술이다.

<figure><img src="https://blog.kakaocdn.net/dna/bYEXtO/btsMnRJHvEU/AAAAAAAAAAAAAAAAAAAAACr8dl02zI-W-6FfQbyQ4yPhy9qToGHsFan1S7FZyKNl/img.webp?credential=yqXZFxpELC7KVnFOS48ylbz2pIh7yKj8&#x26;expires=1782831599&#x26;allow_ip=&#x26;allow_referer=&#x26;signature=VavZYFYgNBWbf1JGGPSyXubctUw%3D" alt="" height="675" width="1200"><figcaption><p>ADAS(운전자 지원 시스템)에 사용되는 LiDAR 시스템 컨셉 조감도</p></figcaption></figure>

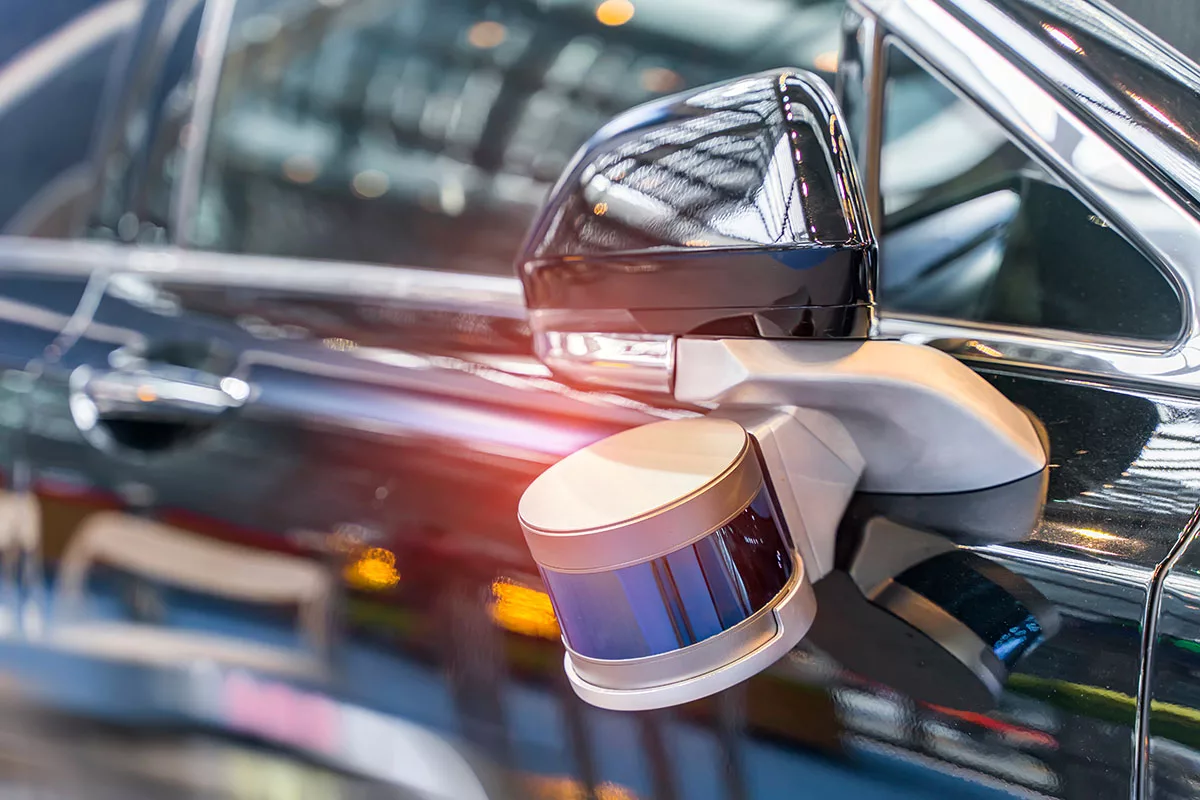

<figure><img src="https://blog.kakaocdn.net/dna/bDftgF/btsMpKISssF/AAAAAAAAAAAAAAAAAAAAADDZOvONnI4Qh5x5R3g4pSEFsatcGQHA66r3DW8vmetf/img.webp?credential=yqXZFxpELC7KVnFOS48ylbz2pIh7yKj8&#x26;expires=1782831599&#x26;allow_ip=&#x26;allow_referer=&#x26;signature=JVFh8vRIvUcNg5jtCVVD3wAfP4s%3D" alt="" height="800" width="1200"><figcaption><p>자율 주행 차 사이드 미러 아래에 위치한 LiDAR 센서. LiDAR 시스템은 자율 주행차 위에 위치할 수도 있습니다.</p></figcaption></figure>

* ToF(Time of Flight) 방식: 레이저가 목표물에 닿아 반사되는 데 걸리는 시간을 측정해 거리를 계산
* 위상 변화 방식: 연속적으로 변하는 레이저의 위상을 분석하여 거리 계산

이 데이터를 다수의 점(포인트)으로 기록하면 3D 점군(Point Cloud)이 형성되며, 이를 통해 고도/위치 정보를 포함한 3D 지형/물체 데이터를 얻을 수 있다.

***

**2. LiDAR 데이터 구조(Point Cloud)**

LiDAR 데이터를 저장하는 주요 방식은 \*\*Point Cloud(점군 데이터)\*\*로, 각각의 점(Point)은 다음과 같은 속성을 가진다.

* X, Y, Z: 3D 좌표값
* Intensity: 반사율 (물체의 재질/색상에 따라 다름)
* Return Number: 같은 레이저 펄스에서 몇 번째 반사파인지 표시 (1st, 2nd, etc.)
* Time Stamp: 특정 시간에 측정된 정보
* Color(RGB): 컬러 LiDAR의 경우 색상 값 포함

파일 포맷은 보통 LAS(표준 LiDAR 데이터 포맷) 또는 \*\*PLY(3D 모델링용)\*\*로 저장된다.

***

#### 3. LiDAR의 활용 분야

LiDAR는 다양한 산업에서 활용된다.

1. 자율주행 차량&#x20;
   * 실시간으로 주변 환경을 인식하고 장애물을 감지
   * HD맵 제작 및 차량의 위치 보정 (SLAM과 결합)
2. 지도 제작 & 지리정보(GIS)&#x20;
   * 항공 LiDAR를 이용한 고도 지도(DEM, DSM) 제작
   * 토지 활용 분석, 자연재해 예측
3. 드론 & 로봇 공학&#x20;
   * 드론이 LiDAR로 지형을 스캔하여 3D 지도 생성
   * 로봇의 실내 내비게이션(SLAM 기반 이동)
4. 건축 & 도시 계획&#x20;
   * BIM(Building Information Modeling)에 활용하여 건물 구조 분석
   * 교통 인프라 모니터링
5. 고고학 & 환경 모니터링&#x20;
   * 밀림 속 숨겨진 유적 탐사
   * 숲의 밀도를 측정하고 탄소 흡수량 분석

***

#### 4. SLAM(Simultaneous Localization and Mapping, SLAM)과 LiDAR

SLAM은 동시에 지도를 만들면서 자신의 위치를 추정하는 기술로, LiDAR와 결합하여 높은 정확도의 3D 매핑을 수행한다.

**SLAM의 핵심 과정**

1. 센서 데이터 수집: LiDAR, IMU(관성 센서), 카메라 데이터를 활용
2. 특징점 추출 & 매칭: 이전에 관측된 점과 새로운 점 비교
3. 위치 추정(로컬라이제이션): LiDAR 데이터를 기반으로 로봇/차량의 위치 계산
4. 지도 생성(매핑): 새로운 환경 데이터를 축적하여 실시간 3D 지도 제작

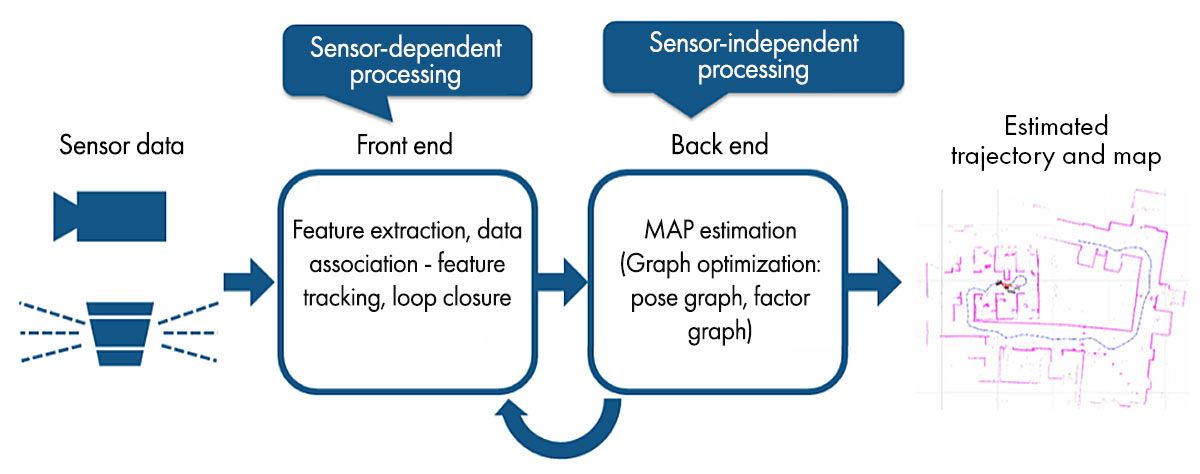

<figure><img src="https://blog.kakaocdn.net/dna/b0PmWi/btsMnz3M2sm/AAAAAAAAAAAAAAAAAAAAAHY3zzFxWVg6PTBmRY_YGGTkommtNsD_2GLkZn4ErTdF/img.jpg?credential=yqXZFxpELC7KVnFOS48ylbz2pIh7yKj8&#x26;expires=1782831599&#x26;allow_ip=&#x26;allow_referer=&#x26;signature=rRwdkmAtou7dhiRq%2FZbAdK%2BZDoQ%3D" alt="" height="474" width="1200"><figcaption><p>SLAM의 작동 방식(센서 데이터 -> 프론트엔드 -> 백엔드 -> 지도 생성)</p></figcaption></figure>

**LiDAR 기반 SLAM의 장점**

-> 빛이 없는 환경에서도 동작 (카메라 SLAM 대비 강점)\
-> 3D 공간 정보를 정밀하게 획득 가능\
-> GPS가 불가능한 실내 환경에서도 활용 가능

<figure><img src="https://blog.kakaocdn.net/dna/QiLmV/btsMpLHQ2vs/AAAAAAAAAAAAAAAAAAAAAOBYDD-7V7q97iSEU--jSHWj8uAe6T3h0GhqUgtpbisg/img.png?credential=yqXZFxpELC7KVnFOS48ylbz2pIh7yKj8&#x26;expires=1782831599&#x26;allow_ip=&#x26;allow_referer=&#x26;signature=7fDFIln6hXajCk9EphF7incjqzw%3D" alt="" height="377" width="864"><figcaption><p>청소 로봇에 SLAM을 적용한 후의 이점 -> 방의 구조를 청소 로봇이 이해를 하고 움직이는 것을 알 수 있다.</p></figcaption></figure>

**SLAM 활용 분야**

* 자율주행 자동차 → 실시간 위치 보정 & 장애물 감지
* 드론 & 로봇 → 실내 자율 이동 & 구조 임무
* AR/VR → 증강현실 공간 매핑

***

**용어 및 파생 언어들, 부가 설명**

Point Cloud : 공간상의 불연속적인 데이터 점들의 집합.

Time Of Flight(비행 시간) : 비행 시간은 거리, 속도 또는 매체의 속성을 결정하기 위해 거리를 이동하는 데 걸리는 시간을 측정하는 것. 신호가 물체에서 반사되는 시간은 종종 물체의 위치를 ​​결정하기 위해 측정되기도 함

-> How to measure?

-> 아래의 그림처럼 물체가 오른쪽에 있고, 왼쪽에 센서와 빛이 있다고 가정하고, 빛이 물체에 반사되어 센서로 들어간다고 가정하자. 속도(speed의 약자 s로 표기)(=이동한 거리(distance의 약자 d)/소요된 시간(time의 약자 t))<br>

<figure><img src="https://blog.kakaocdn.net/dna/UJ6tu/btsMoG8Amb7/AAAAAAAAAAAAAAAAAAAAADd0rzOLk_gIm6JBgLFgjuy8pecobigxFP7LcKjxtMpz/img.jpg?credential=yqXZFxpELC7KVnFOS48ylbz2pIh7yKj8&#x26;expires=1782831599&#x26;allow_ip=&#x26;allow_referer=&#x26;signature=KTF9fDhSsBpQTEwJ3YGeTvtpIEQ%3D" alt="" height="238" width="268"><figcaption><p>ToF 설명 예시 그림</p></figcaption></figure>

\
-> 이동한 거리 = 센서에서 물체까지의 거리 + 물체에서 센서까지의 거리 = 2\*(센서에서 물체까지의 거리)\
-> 빛의 속도를 c로 두면 x=ct/2\
-> 빛의 속도는 이미 알려진 값이 존재함 c=300,000,000m/s=3\*10^8m/s\
\
\=> LiDAR(Light detection andranging) : ToF를 사용하여 여러 방향으로 레이저 광 펄스를 방출하고 복귀 시간을 측정하여 물체를 감지

LAS File Format

-> lidar 포인트 클라우드 데이터의 교환 및 보관을 위해 설계된 파일 형식

-> 미국 사진측량 및 원격탐사 협회(ASPRS)에서 지정한 개방형 바이너리 형식

| 부분                 | 설명                                                                                                                         |
| ------------------ | -------------------------------------------------------------------------------------------------------------------------- |
| 공개 헤더 블록           | 형식, 포인트 수, 포인트 클라우드의 범위 및 기타 일반 데이터를 설명                                                                                    |
| 가변 길이 레코드(VLR)     | 사용된 공간 참조 시스템, 메타데이터, 파형 패킷 정보 및 사용자 애플리케이션 데이터와 같은 다양한 데이터를 제공하기 위한 선택 레코드 수, 각 VLR은 최대 65,535바이트 길이의 데이터 페이로드를 보관할 수 있다. |
| 포인트 데이터 레코드        | 좌표, 분류(예:지형이나 건물), 비헹 및 스캔 데이터 등을 포함하여 포인트 클라우드의 각 개별 포인트에 대한 데이터이다.                                                       |
| 확장 가변 길이 레코드(EVLR) | LAS 1.3과 함께 도입된 EVLR은 VLR과 유사하지만 지점 데이터 레코드 뒤에 위치하고 8바이트 크기 설명자를 사용하기 때문에 레코드당 훨씬 더 큰 데이터 페이로드를 허용                         |

BIM(Building Information Modeling) : 디지털 방식으로 건물의 하나 또는 그 이상의 정확한 가상 모델을 생성하는 기술. BIM은 건설 가능한 모델을 이용해 구조물을 실물로 프로토타이핑함으로써 현장의 구조물 건설에 앞서 솔루션(일정 계획, 비용 견적 및 위험 분석, 효과적인 협업 프로세스, 그리고 효율적 시설 관리 등)을 미리 시험해 볼 수 있음.

자율 주행 차량(autonomous vehicle) : 운전 기능의 일부 또는 전체가 무인으로 이루어지는 자동차의 범주. 센서를 사용해 운영 환경을 파악하고 사람 운전자의 개입 없이 센서로 취득한 데이터를 기반으로 주행 결정을 내릴 수 있어서 자유로운 성질을 지님.

DEM(Digital Elevation Model) : 실세계 지형 정보 중 건물, 수목, 인공 구조물 등을 제외한 지형(bare earth) 부분을 표현하는 수치 모형

DSM(Digital Surface Model) : 지표면의 표고값이 아니라 인공물(건축물 등)과 지형지물(식생 등)의 표고값을 나타냄. 원거리 통신관리, 산림관리, 3D 시뮬레이션에 활용

SLAM(동시적 위치추정 및 지도작성) : 라이다에서의 SLAM은 주로 레이저 센서(또는 거리를 측정할 수 있는 센서 이용)를 주로 사용하는 방법

-> 레이저 센서는 빠르게 이동하는 물체에서 이용하기 편함

-> 레이저 센서에서 얻어지는 출력값은 일반적으로 2차원(x,y)또는 3차원(x,y,z) 포인트 클라우드(point cloud) 데이터들

***
